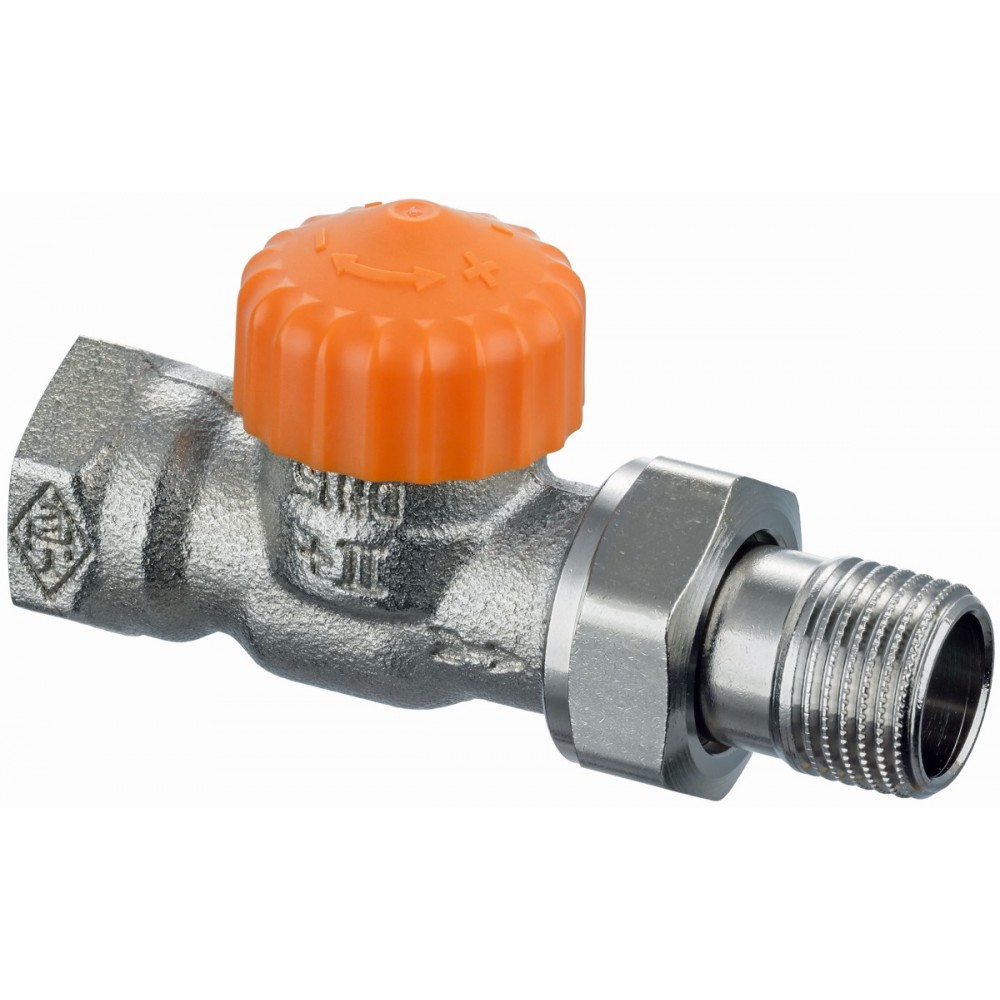

HEIMEIER Eclipse 1/2" (DN 15) Zawor termostatyczny prosty 3932-02.000

Opis

  Automatyczny zawór termostatyczny Eclipse wyposażony jest w
  unikalny ogranicznik przepływu, który ogranicza przepływ do zadanej
  wartości. Wymagany przepływ może być ustawiony bezpośrednio
  na zaworze. Ustawiony przepływ nie będzie przekroczony nawet w
  przypadku zmian obciążenia w systemie, kiedy inne zawory w
  systemie będą zamknięte lub w trakcie rozruchu porannego. Zawór
  kontroluje przepływ niezależnie od zmian ciśnienia różnicowego w
  instalacji.W efekcie nie ma wymogu wykonywania skomplikowanych
  obliczeń w celu ustalenia właściwej nastawy
Zastosowanie:
- Instalacje grzewcze i chłodnicze
Funkcje:
- Regulacja
- Ograniczanie przepływu
- Odcięcie

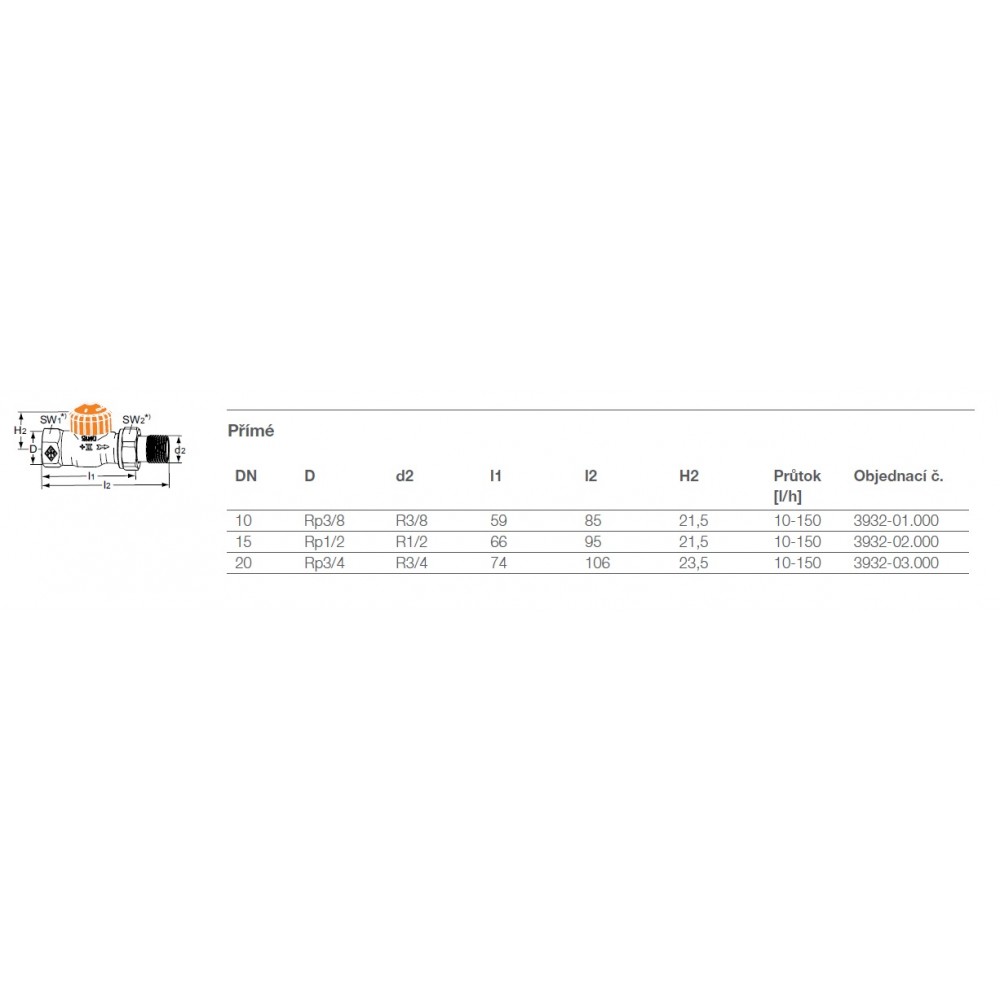

Wymiary:DN 15
Klasa ciśnienia: PN 10
Temperatura:
- Max. temperatura robocza: 120°C, z kapturkiem ochronnym lub
  siłownikiem 100°C, z połączeniem zaciskowym 110°C.
- Min. temperatura robocza: -10°C
Zakres przepływu:
- Przepływ może być nastawiony z zakresu: 10-150 l/h.
- Nastawa fabryczna: Ustawienie do uruchomienia.
  (Przepływ maksymalny przy spadku ciśnienia na zaworze 10 kPa,
  zgodnie z normą EN 215: 110 l/h)
Ciśnienie różnicowe (?pV):
- Max. ciśnienie różnicowe: 60 kPa (<30 dB(A))
- Min. ciśnienie różnicowe:
   10 – 100 l/h = 10 kPa
   100 – 150 l/h = 15 kPa
Materiał:
- Korpus zaworu: z odpornego na korozję brązu
- O-ringi: guma EPDM
- Grzybek zaworu: guma EPDM
- Sprężyna powrotna: Stal nierdzewna
- Wkładka zaworowa: Mosiądz, PPS i SPS.
- Wymiana wkładki zaworowej za pomocą narzędzia montażowego
   bez konieczności opróżniania instalacji.
- Trzpień: ze stali nierdzewnej z podwójnym O-ringiem
  uszczelniającym.
Pokrycie powierzchni:
- Korpus zaworu oraz kształtki połączeniowe są niklowane.
Oznaczenia:
- THE, nr katalogowy, strzałka kierunku przepływu, DN oraz znak
  KEYMARK, II+ oznaczenie.
- Pomarańczowy kapturek ochronny.
Standardy:
Zawory termostatyczne spełniają następujące wymagania:
- certyfikatu KEYMARK oraz testowane są zgodnie z DIN EN 215,
  seriaD.
System połączeń:
- Korpus zaworu jest przeznaczony do połączenia z rurami
  gwintowanymi albo w połączeniu ze złączkami do rur miedzianych
  lub ze stali cienkościennej, czy rur wielowarstwowych (tylko dla DN 15).
- Wersja z gwintem zewnętrznym w połączeniu z odpowiednimi
  złączkami umożliwia połączenie z rurami tworzywowymi.
- Wersje ze złączkami zaciskowymi Viega (15 mm) ze złączem SC-
  Contur są odpowiednie dla miedzi, Viega Sanpress dla stali
  cienkościennej oraz rur stalowych Prestabo.
Połączenie z głowicą termostatyczną lub siłownikiem:
HEIMEIER M30x1,5
