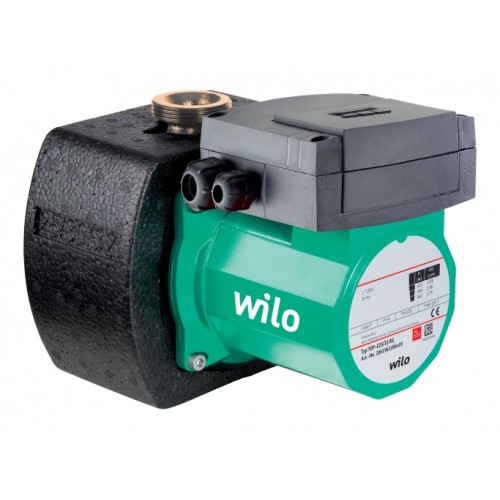

WILO TOP-Z 30/7 EM PN10 RG Bezdławnicowa pompa cyrkulacyjna 2048340

Opis

Ta pompa obiegowa jest przeznaczona tylko do wody użytkowej.

Możliwość zastosowania w instalacjach cyrkulacyjnych ciepłej wody użytkowej do zastosowań w przemyśle i technice budynków.

Niewymagająca konserwacji, bezdławnicowa pompa obiegowa z przyłączem gwintowanym lub kołnierzowym, możliwość wyboru stopnia prędkości obrotowej w celu dopasowania wydajności

Wyposażenie i funkcje:
• Ręczne dostosowanie wydajności pompy poprzez wybór 3 stopni prędkości obrotowej
• Pompy z silnikiem 1~:
• P2 do 90 W: Wewnętrzne zabezpieczenie przed niedopuszczalnie wysokimi temperaturami uzwojenia
• P2 = 180 W: Pełne zabezpieczenie silnika zapewnione przez styki ochronne uzwojenia w połączeniu z urządzeniem wyzwalającym
• Pompy z silnikiem 3~:
• P2 do 90 W: Wewnętrzne zabezpieczenie przed niedopuszczalnie wysokimi temperaturami uzwojenia
• P2 ? 180 W: Pełne zabezpieczenie silnika z wbudowanym wyzwalaczem elektronicznym
• Lampka sygnalizacji awarii
• Styk zbiorczej sygnalizacji awarii
• Świetlna sygnalizacja kierunku obrotów
• Napięcie zasilania 3~230 V z opcjonalną wtyczką przełączającą
• Korpus pompy z brązu lub żeliwa szarego (stal nierdzewna w zależności od typu)
• Kołnierz kombinowany PN 6/PN 10 (dla DN 40 do DN 65)
• Pokrywy izolacji termicznej
• Funkcje dodatkowe do dyspozycji po doposażeniu w moduł Protect C:
• Sygnalizacja awarii SSM jako bezpotencjałowy styk rozwierny
• Sygnalizacja pracy SBM jako bezpotencjałowy styk zwierny
• Wejście sterujące „Wyłączanie z priorytetem” przez zewnętrzny styk bezpotencjałowy (rozwierny)
• Wykrywanie blokady
• Pełne zabezpieczenie silnika z urządzeniem wyzwalającym
• Potwierdzenie usterki
• Zarządzanie pracą pomp podwójnych (dwie pompy pojedyncze zainstalowane równolegle): Praca/rezerwa (automatyczne przełączanie awaryjne/zależna od czasu naprzemienna praca pomp)

Dane hydrauliczne:
• Przepływ maks.: 7,1
• Wysokość podnoszenia maks.: 5,5

Dane produktu:
• Maks. ciśnienie robocze: 10 bar
• Maks. temperatura przetłaczanej cieczy: 110 °C
• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura otoczenia: 40 °C
• Max. dozwolona twardość całkowita w systemach cyrkulacyjnych ciepłej wody użytkowej: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) dla 20/4 + 25/6)

Dane silnika:
• Przyłącze sieciowe: 3~230 V, 3~400 V, 50 Hz
• Generowanie zakłóceń: EN 61000-6-3
• Odporność na zakłócenia: EN 61000-6-2
• Pobór mocy (min): 70 W
• Maks. wejście prądowe P1: 185 W
• Moc znamionowa P2: 90 W
• Prąd znamionowy: 0,90 A
• Stopień ochrony: IPX4D
• Zabezpieczenie silnika: zintegrowany
• Klasa izolacji: H
• Prędkość obrotowa maks.: 2700 rpm
• Dławik przewodu: 1 x PG13.5

Wymiary montażowe:
• Przyłącze gwintowane po stronie ssawnej: G 2
• Przyłącze gwintowane po stronie tłocznej: G 2
• Długość montażowa: 180 mm

Materiały:
• Wał: 1.4122, X39CrMo17-1
• Korpus pompy: Red brass
• Wirnik: PPE-GF30
• Magazyn materiału: Carbon, synthetic resin impregnated

Specyfikacja

Specyfikacja
Wysokość robocza	5,5 m
Wielkość	1 1/4"
Przyłącze wlotowe	2"
Przyłącze tłoczne	2"
Typ podłączenia	gwintowe
Budowlana długość	180 mm
Max. wydajność	7,1 m3/h
EEI - Wskaźnik efektywności energetycznej	<= 0,20
Ciśnienie nominalne	10 bar
Zailanie sieciowe	1~230 V, 50 Hz
Typ	30/7
Stopień ochrony	IP X4D
