WILO Rain 3-25 EM Kompaktowa Centrala Deszczowa 2551472

Opis

• Łatwy montaż dzięki urządzeniom wtykowym i kompaktowej konstrukcji z różnymi przyłączami hydraulicznymi
• Wysoki komfort obsługi i łatwe opcje regulacji dzięki unikalnemu połączeniu intuicyjnej obsługi za pomocą dotykowej powierzchni LCD i dzięki dużej liczbie funkcji
• Wysoka niezawodność dzięki zintegrowanym funkcjom ochrony
Bezpieczeństwo higieniczne dzięki zaworowi zwrotnemu i zbiornikowi wstępnemu zgodnemu z DIN 1989 i EN 1717
• Łatwa konserwacja dzięki bezpośredniemu dostępowi do komponentów systemu
• Cicha praca w pomieszczeniach mieszkalnych z możliwością integracji Smart Home

Wykorzystanie wody deszczowej za pomocą ekranu dotykowego.
Wilo-RAIN3 to system utylizacji wody deszczowej zgodnie z EN 1717 i DIN 1989. Jego zwartość i różne opcje podłączenia hydraulicznego umożliwiają prosty i łatwy pierwszy montaż lub wymianę.

Ponadto intuicyjna powierzchnia użytkownika dotykowego wyświetlacza LCD w połączeniu z licznymi inteligentnymi funkcjami, takimi jak procedura samoobrony, jest bardzo wygodna i zapewnia wysoką niezawodność.

Konstrukcja:
• System utylizacji wody deszczowej z oddzielną pompą z korkiem

Zastosowanie:
Sprzęt do wykorzystania wody deszczowej jest przeznaczony do zastosowań, które nie wymagają zaopatrzenia w wodę pitną, takich jak:
• Zbiorniki spłukujące do toalet
• pralki
• Nawadnianie ogrodu (sprawdź, czy zastosowanie jest zgodne z lokalnymi przepisami)

Wyposażenie / funkcje:
Moduł gotowy do natychmiastowego podłączenia w kompaktowej obudowie. Składa się z następujących elementów:
• Samozasysająca pompa odśrodkowa HiMulti 3 P, zamontowana na ramie podstawy z tłumikami drgań
• Zbiornik wstępny 11 l do uzupełniania czystej wody zaworem pływakowym
• Zawór trójdrożny
• Przednia i tylna pokrywa
• przyłącze po stronie tłocznej, wąż Rp 1 ”
• przyłącze po stronie ssącej, wąż Rp 1 "
• Podłączenie do miejskiej sieci wodociągowej R 3 "
• 1,5 m kabel zasilający i wtyczka
• Czujnik poziomu 4–20 mA z kablem o długości 20 m do monitorowania poziomu wody deszczowej w zbiorniku
• Czujnik ciśnienia 4-20 mA
• Czujnik przelewu zainstalowany w zbiorniku wstępnym
• Alarm dźwiękowy
• Dostępny jest styk bezpotencjałowy dla opcjonalnego zewnętrznego alarmu lub komunikatu błędu
• Przekaźnik opcjonalnej pompy zatapialnej (pompa zbiornikowa)
• Elektroniczna jednostka sterująca
• Kolorowy dotykowy ekran LCD

Główne funkcje:
• W pełni automatyczne wykorzystanie wody deszczowej
• Komunikaty operacyjne i komunikaty o błędach
• Rejestrowanie ostatnich 10 błędów
• Ochrona pompy przed suchobiegiem
• Samozasysające wsparcie
• Automatyczna wymiana wody w zbiorniku wstępnym
• Stałe wskazanie poziomu napełnienia zbiornika, ciśnienie urządzenia na tłoczeniu, stan pracy interfejsów kontrolnych

Dane hydrauliczne:
• Maksymalne ciśnienie robocze p: 8 bar
• Port rozładowania: G 1 "
• Max. wysokość transportowa H: 8,00 m
• min. średnia temperatura Tmin: 3 ° C
• Max. średnia temperatura Tmax: 30 ° C
• min. temperatura otoczenia Tmin: 5 ° C
• Max. temperatura otoczenia Tmax: 40 ° C

Dane silnika
• Podłączenie do sieci: 1 ~ 230 V, 50 Hz
• Moc wału P2 (Q = maks.): 500 W.
• Prędkość znamionowa n: 2900 1 / min
• Prąd znamionowy IN: 3,30 A
• Klasa ochrony silnika: X4
• Klasa izolacji: F

Materiały
• Obudowa pompy: PA6T / 6I-GF40
• Wirnik: PPE / PS-GF30
• Wał: 1.4021

Wymiary do instalacji
• Pojemność zbiornika brutto V: 11,0 l
• Całkowita objętość membranowego naczynia wzbiorczego V: 0 l
• Przyłącze rurowe po stronie ssawnej DN: G 1 "
• Przyłącze rury tłocznej DNd: G 1 "

Zakres dostawy:
• Sprzęt do utylizacji wody deszczowej gotowy do natychmiastowego połączenia z materiałem mocującym
• Czujnik poziomu napełnienia 4..20 mA

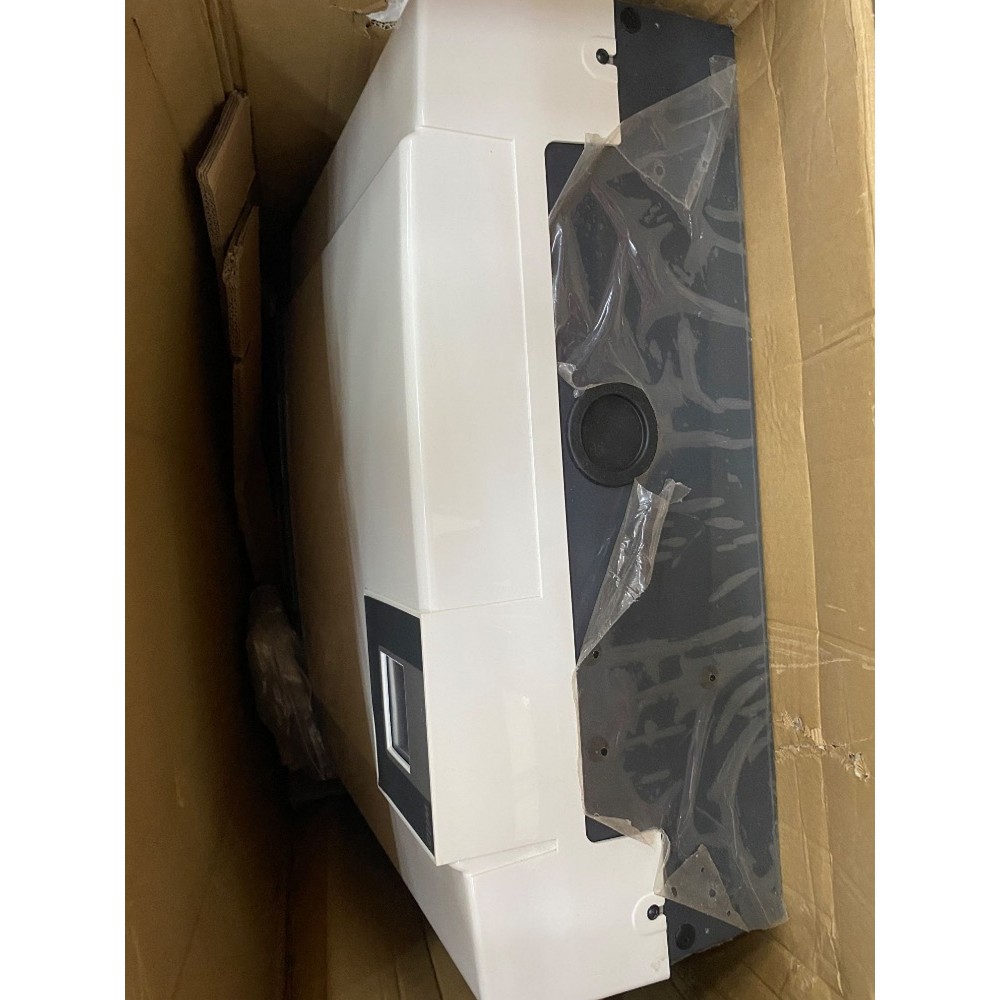

Zdjęcie ilustracyjne

Zdjęcia mogą różnić się od oryginalnego produktu/przedmiotu.
