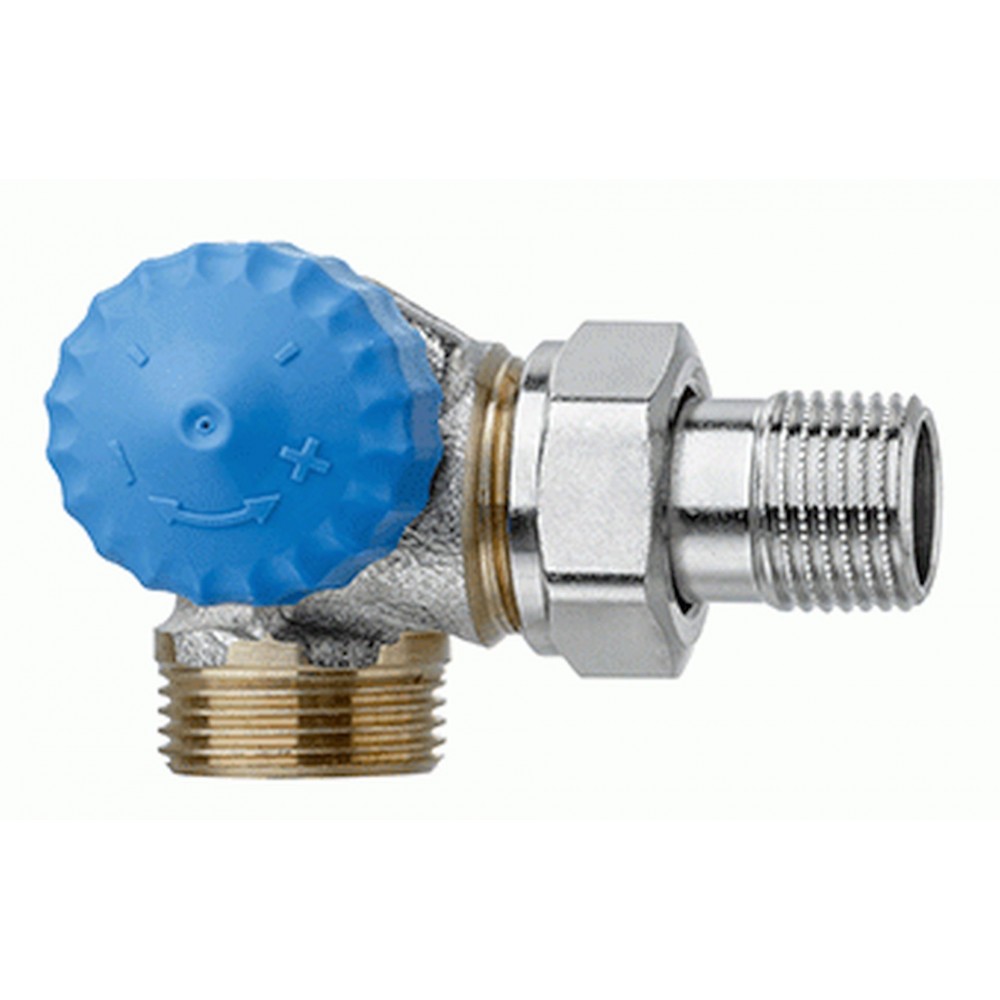

HEIMEIER Zawór grawitacyjny o niskim oporze DN 15-3/4" lewy 2343-02.000

Opis

  Zawory termostatyczne o szczególnie małym oporze są stosowane
  np. w dwururowych systemach niskotemperaturowego
  centralnego ogrzewania, w systemach grawitacyjnych i
  konwencjonalnych jednorurowych instalacjach centralnego
  ogrzewania.
  Przy zastosowaniu zaworu grzejnikowego zmiana odchyłki
  regulacyjnej w zakresie od np. 1 K do 2 K umożliwia szerokie
  spektrum przepływu.
  Zrównoważenie hydrauliczne, niezbędne w przypadku dwururowych
  instalacji centralnego ogrzewania można osiągnąć przy
  pomocy odpowiednich grzejnikowych zaworów odcinających z
  nastawą wstępną, np. Regulux.
Zastosowanie:
- Instalacje grzewcze i chłodnicze
Funkcje:
- Regulacja
- Odcięcie
Wymiary: DN 15-3/4"
Klasa ciśnienia: PN 10
Temperatura:
- Max. temperatura robocza: 120°C, z kapturkiem ochronnym lub
  siłownikiem 100°C.
- Min. temperatura robocza: -10°C
Materiał:
- Korpus zaworu: z odpornego na korozję brązu
- O-ringi: guma EPDM
- Grzybek zaworu: guma EPDM
- Sprężyna powrotna: Stal nierdzewna
- Wkładka zaworowa: Mosiądz
- Wymiana wkładki zaworowej za pomocą narzędzia montażowego
  bez konieczności opróżniania instalacji (DN 10, DN 15).
- Trzpień: ze stali nierdzewnej z podwójnym O-ringiem
  uszczelniającym. Zewnętrzny o-ring może być wymieniany pod
  ciśnieniem.
Pokrycie powierzchni:
- Korpus zaworu oraz kształtki połączeniowe są niklowane.
Oznaczenia:
  THE, kod kraju, strzałka kierunku przepływu, DN oraz znak
  KEYMARK.
- Znak II+ dla DN 10 osiowy oraz kątowo-narożny.
Niebieski kapturek ochronny:
  Dławnica, niebieska: DN 10, DN 15 kątowy oraz prosty, DN 15 prosty
  ze płaskie uszczelnienie, prosty ze śrubunkiem kolankowym oraz DN
  15 osiowy.
System połączeń:
- Korpus zaworu jest przeznaczony do połączenia z rurami
  gwintowanymi albo w połączeniu ze złączkami do rur miedzianych
  lub ze stali cienkościennej, czy rur wielowarstwowych (tylko dla DN
  15).
Połączenie z głowicą termostatyczną lub siłownikiem: HEIMEIER M30x1,5

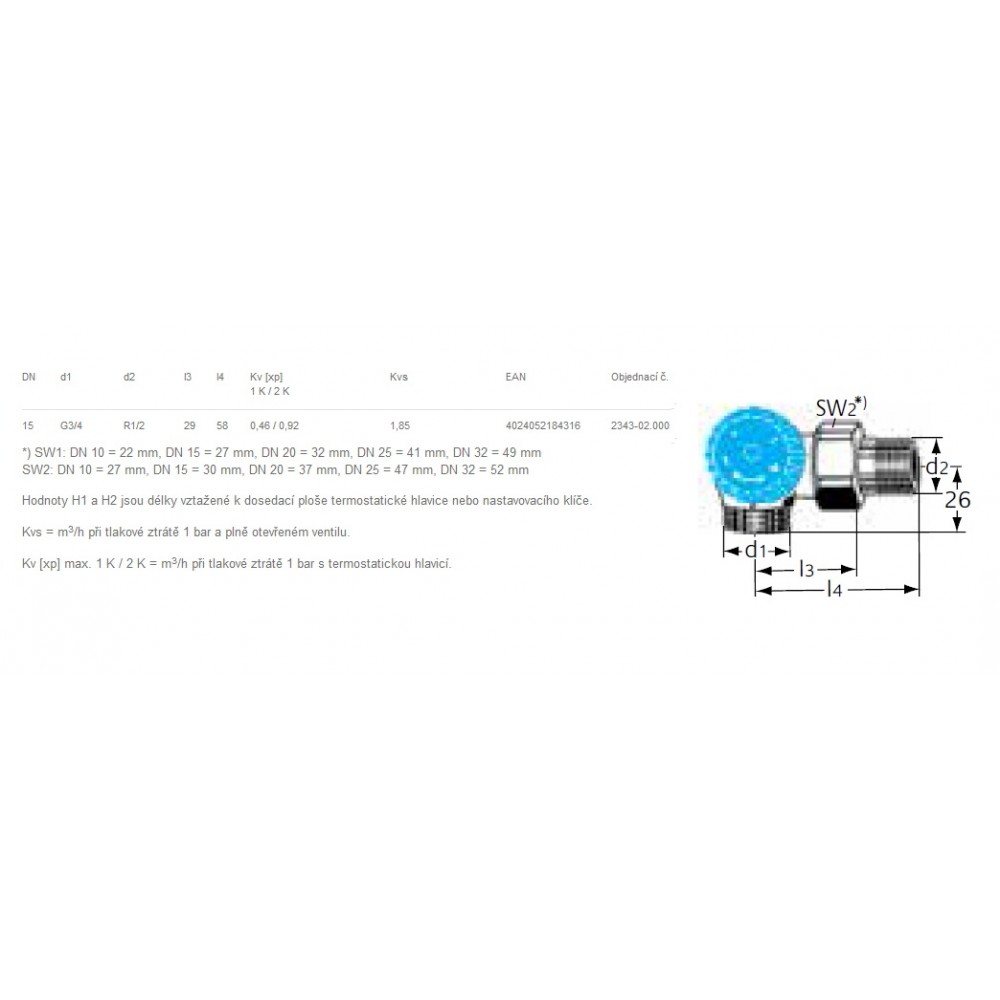

zdjęcia poglądowe
