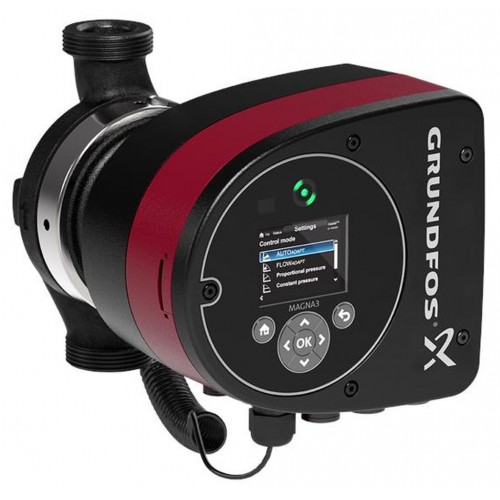

Grundfos MAGNA3 25-40 180 1x230V Pompa obiegowa 97924244

Opis

Grundfos MAGNA3 25-40 180 1X230V PN10 Pompa obiegowa 97924244


Ciecz:
Czynnik tloczony: Woda
Zakres temperatury cieczy:-10 .. 110 °C
Temperatura cieczy:60 °C
Gęstość: 983.2 kg/m3

Techniczne:
Klasa TF: 110
Dopuszczenia na tabliczce znamionowej: CE,VDE,EAC

Materiały:
Korpus pompy: Żeliwo szare
EN-GJL-200
ASTM A48-200B

Wirnik: PES 30%GF

Instalacja:
Zakres temperatury otoczenia: 0 .. 40 °C
Maksymalne ciśnienie pracy: 10 bar
Przyłącze rurowe: G 1 1/2"
Ciśnienie: PN10

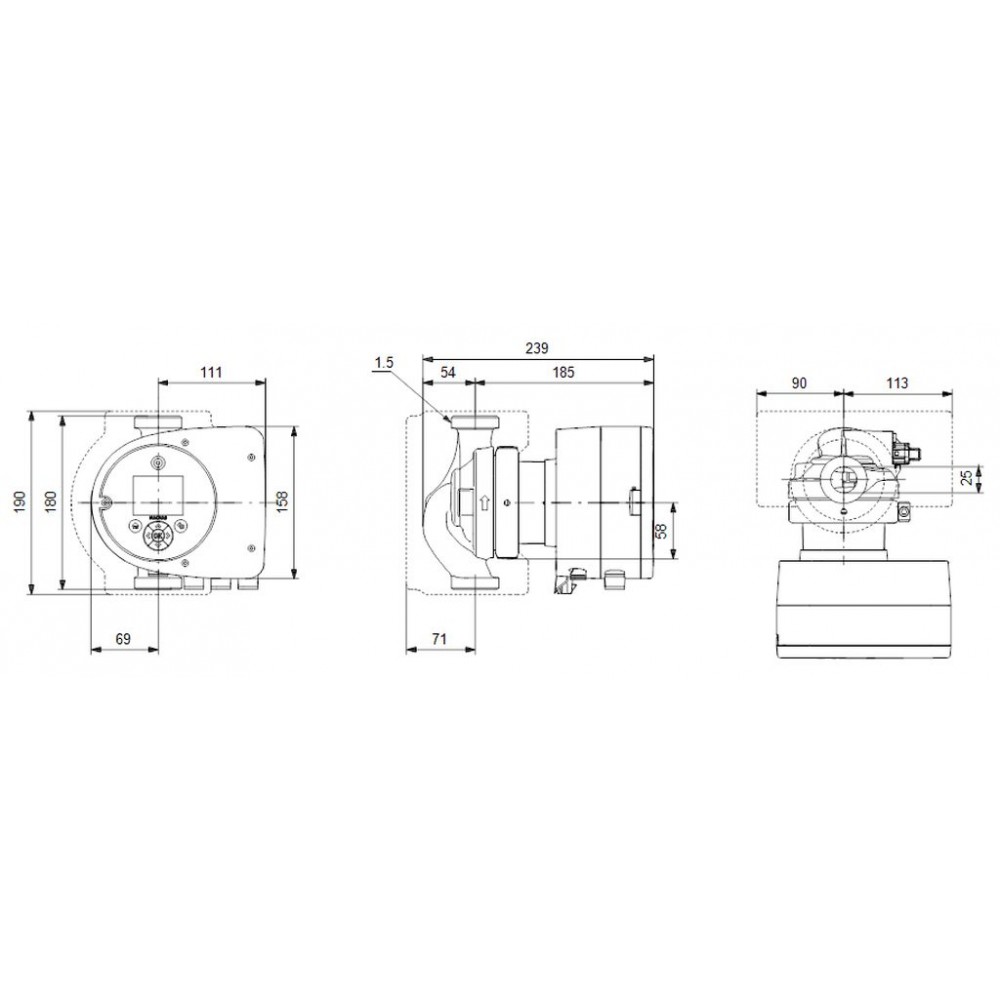

Długość montażowa: 180 mm

Dane elektryczne:
Moc wejściowa-P1:9 .. 56 W
Częstotliwość podstawowa: 50 Hz
Napięcie nominalne: 1 x 230 V
Max. zużycie prądu: 0.09 .. 0.46 A
Rodzaj ochrony (IEC 34-5): X4D
Klasa izolacji (IEC 85):F

Inne:
Label: Grundfos Blueflux
Energy (EEI): 0.19
Masa netto:4.81 kg
Masa: 5.27 kg
Objętość wysyłkowa: 0.015 m3


MAGNA 3 to bezdławnicowa pompa obiegowa z mokrym wirnikiem silnika, uszczelniona tylko dwoma uszczelkami spoczynkowymi. Pompa i silnik stanowią optymalnie dopasowaną jednostkę.
Łożyska pompy są smarowane tłoczoną cieczą. Innowacyjny zacisk z tylko jedną śrubą umożliwia zmianę położenia głowicy pompy. Pompa jest praktycznie bezobsługowa i charakteryzuje się bardzo niskimi Całkowitymi kosztami użytkowania.

Opis pompy:
*sterownik zintegrowany w skrzynce sterowniczej
*panel sterujący z wyświetlaczem TFT
*skrzynka sterownicza przystosowana do opcjonalnych modułów CIM
*wbudowany przetwornik różnicy ciśnień i temperatury
*korpus pompy z żeliwa szarego (zależnie od modelu)
*koszulka rotora wykonana z kompozytu wzmocnionego włóknem węglowym
*tarcza łożyskowa i okładzina rotora wykonane ze stali nierdzewnej
*obudowa statora wykonana ze stopu aluminium
*elektronika chłodzona powietrzem


MAGNA 3 jest pompą 1-fazową.

Cechy charakterystyczne:

*AUTOADAPT
*FLOWADAPT i FLOWLIMIT ( eliminują konieczność stosowania zaworów dławiących).
*regulacja proporcjonalnociśnieniowa
*regulacja stałociśnieniowa
*charakterystyka stała
*charakterystyka maks. lub. min.
*automatyczna redukcja nocna
*silnik nie wymaga żadnego zewnętrznego zabezpieczenia
*okładziny izolacyjne dostarczane z pompami pojedynczymi dla instalacji grzewczych.
*szeroki zakres temperatury w sytuacji gdzie temperatury cieczy i otoczenia są zależne od siebie.
*Komunikacja Możliwa jest komunikacja z pompami MAGNA 3 poprzez:
*bezprzewodowy interfejs Grundfos GO
*moduły CIM (komunikacja fieldbus)
*wejścia cyfrowe
*wyjścia przekaźnika
*wejścia analogowe (licznik energii cieplnej)

Silnik i sterownik elektroniczny Pompy MAGNA3 posiadają synchroniczny silnik 4-biegunowy z magnesami trwałymi (silnik PM). Silnik charakteryzuje się wyższą sprawnością od konwencjonalnych klatkowych silników asynchronicznych. Prędkość obrotowa pompy jest regulowana przez zintegrowaną przetwornicę częstotliwości. Przetwornik różnicy ciśnień i temperatury jest zintegrowany z pompą.

Zdjęcia mogą różnić się od oryginalnego produktu/przedmiotu.

Specyfikacja

Specyfikacja

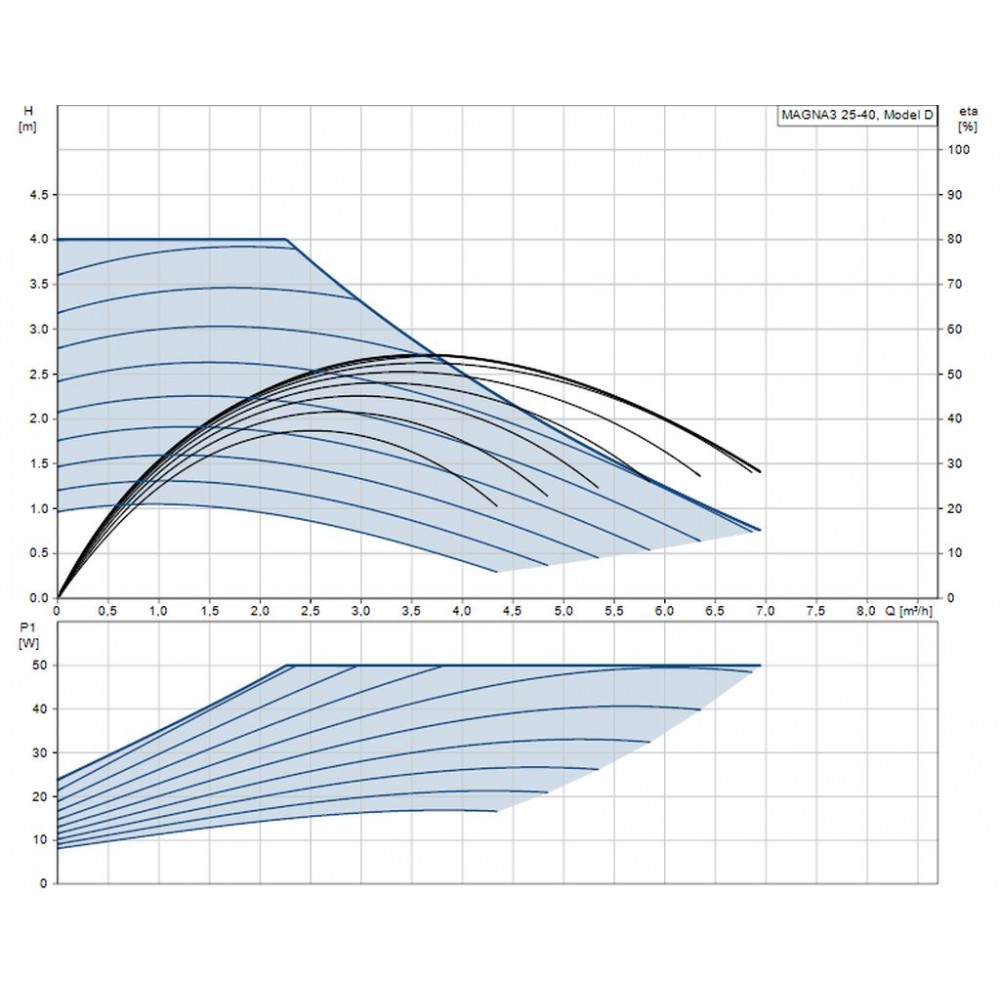

Wysokość robocza	4 m
Typ podłączenia	gwintowe
Wielkość	6/4"
Budowlana długość	180 mm
EEI - Wskaźnik efektywności energetycznej	0,18
Ciśnienie nominalne	10 bar
Zailanie sieciowe	1~230 V, 50 Hz
Typ	25-40
