Grundfos Magna3 32-100 180 1x230V Pompa obiegowa PN10 97924257

Opis

Grundfos MAGNA3 32-100 180 1X230V Pompa obiegowa PN10 97924257

MAGNA 3 to bezdławnicowa pompa obiegowa z mokrym wirnikiem silnika, uszczelniona tylko dwoma uszczelkami spoczynkowymi. Pompa i silnik stanowią optymalnie dopasowaną jednostkę.
Łożyska pompy są smarowane tłoczoną cieczą.
Innowacyjny zacisk z tylko jedną śrubą umożliwia zmianę położenia głowicy pompy. Pompa jest praktycznie bezobsługowa i charakteryzuje się bardzo niskimi Całkowitymi kosztami użytkowania.
Opis pompy:
- sterownik zintegrowany w skrzynce sterowniczej
- panel sterujący z wyświetlaczem TFT
- skrzynka sterownicza przystosowana do opcjonalnych modułów CIM
- wbudowany przetwornik różnicy ciśnień i temperatury
- korpus pompy z żeliwa szarego (zależnie od modelu)
- koszulka rotora wykonana z kompozytu wzmocnionego włóknem węglowym
- tarcza łożyskowa i okładzina rotora wykonane ze stali nierdzewnej
- obudowa statora wykonana ze stopu aluminium
- elektronika chłodzona powietrzem
MAGNA 3 jest pompą 1-fazową.
Cechy charakterystyczne
- AUTOADAPT
- FLOWADAPT i FLOWLIMIT ( eliminują konieczność stosowania zaworów dławiących).
- regulacja proporcjonalnociśnieniowa
- regulacja stałociśnieniowa
- charakterystyka stała
- charakterystyka maks. lub. min.
- automatyczna redukcja nocna
- silnik nie wymaga żadnego zewnętrznego zabezpieczenia
- okładziny izolacyjne dostarczane z pompami pojedynczymi dla instalacji grzewczych.
- szeroki zakres temperatury w sytuacji gdzie temperatury cieczy i otoczenia są zależne od siebie.
Komunikacja
Możliwa jest komunikacja z pompami MAGNA 3 poprzez:
- bezprzewodowy interfejs Grundfos GO
- moduły CIM (komunikacja fieldbus)
- wejścia cyfrowe
- wyjścia przekaźnika
- wejścia analogowe (licznik energii cieplnej)
Silnik i sterownik elektroniczny
Pompy MAGNA3 posiadają synchroniczny silnik 4-biegunowy z magnesami trwałymi (silnik PM). Silnik charakteryzuje się wyższą sprawnością od konwencjonalnych klatkowych silników asynchronicznych.
Prędkość obrotowa pompy jest regulowana przez zintegrowaną przetwornicę częstotliwości.
Przetwornik różnicy ciśnień i temperatury jest zintegrowany z pompą.
Ciecz:
Zakres temperatury cieczy: -10 .. 110 °C

Techniczne:
Klasa TF: 110
Dopuszczenia na tabliczce znamionowej: CE,VDE,EAC

Materiały:
Korpus pompy: Żeliwo szare
Korpus pompy: EN-GJL-200
Korpus pompy: ASTM A48-200B
Wirnik: PES 30%GF

Instalacja:
Zakres temperatury otoczenia: 0 .. 40 °C
Maksymalne ciśnienie pracy: 10 bar
Przyłącze rurowe: G 2"
Ciśnienie: PN10

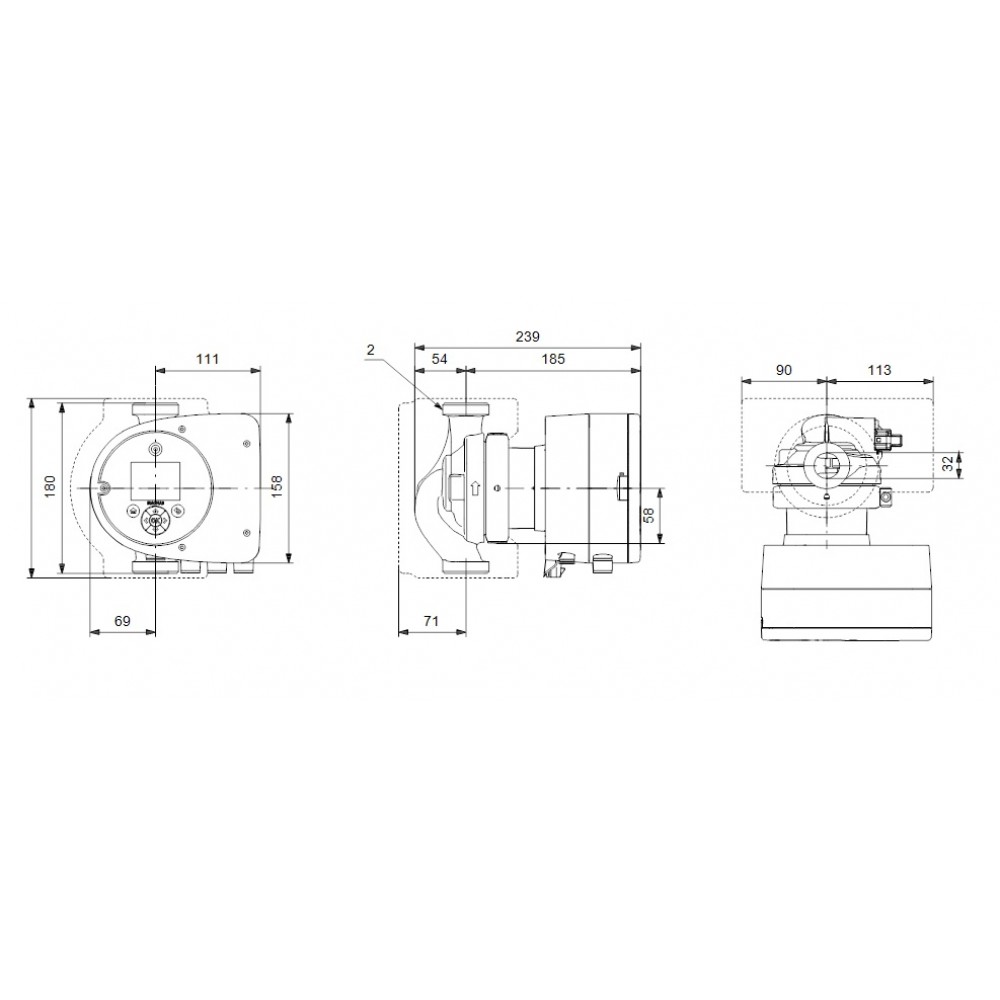

Długość montażowa: 180 mm

Dane elektryczne:
Moc wejściowa-P1: 9 .. 180 W
Max. zużycie prądu: 0.09 .. 1.47 A
Częstotliwość podstawowa: 50 Hz
Napięcie nominalne: 1 x 230 V
Rodzaj ochrony (IEC 34-5): X4D
Klasa izolacji (IEC 85): F

Inne:
Label: Grundfos Blueflux
Energy (EEI): 0.18
Masa netto: 4.81 kg
Masa: 5.27 kg
Objętość wysyłkowa: 0.015 m3

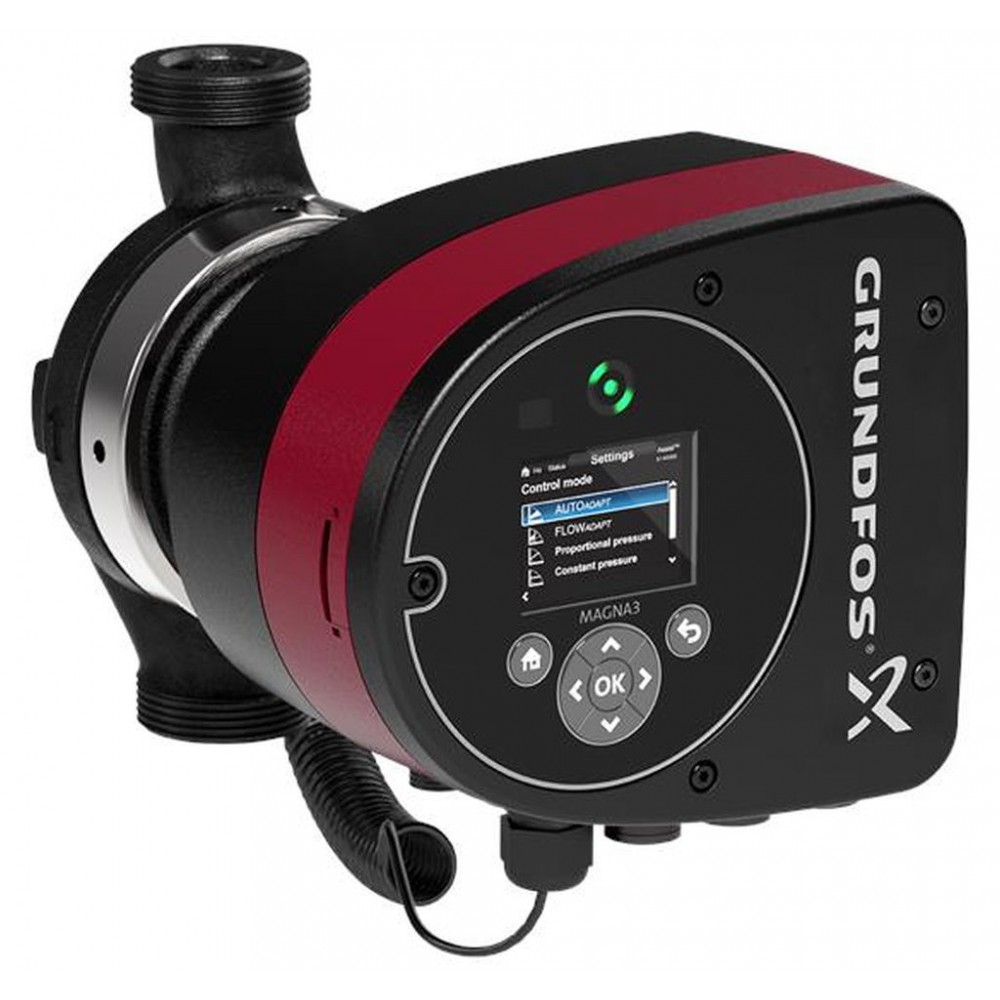

Zdjęcie ilustracyjne

Zdjęcia mogą różnić się od oryginalnego produktu/przedmiotu.

Specyfikacja

Specyfikacja

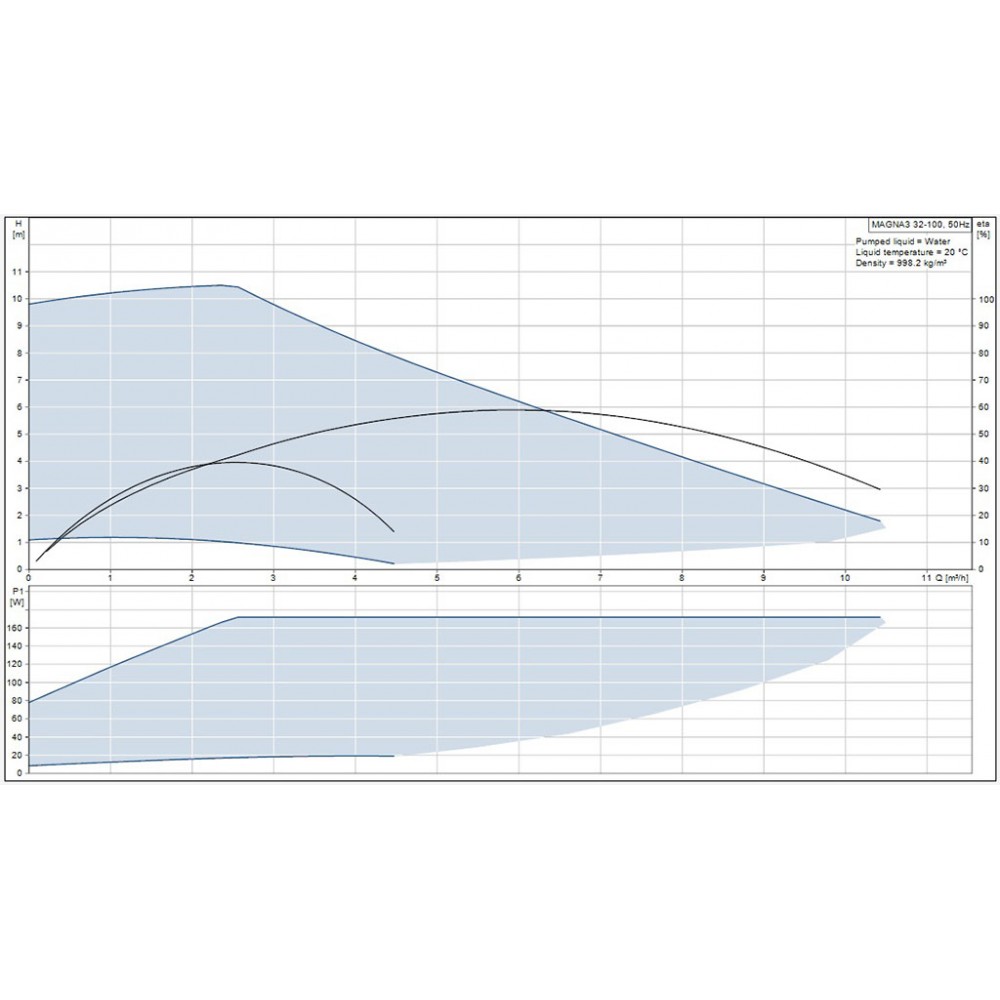

Wysokość robocza	10 m
Typ podłączenia	gwintowe
Wielkość	2"
Budowlana długość	180 mm
EEI - Wskaźnik efektywności energetycznej	0,18
Ciśnienie nominalne	10 bar
Zailanie sieciowe	1~230 V, 50 Hz
Typ	32-100
