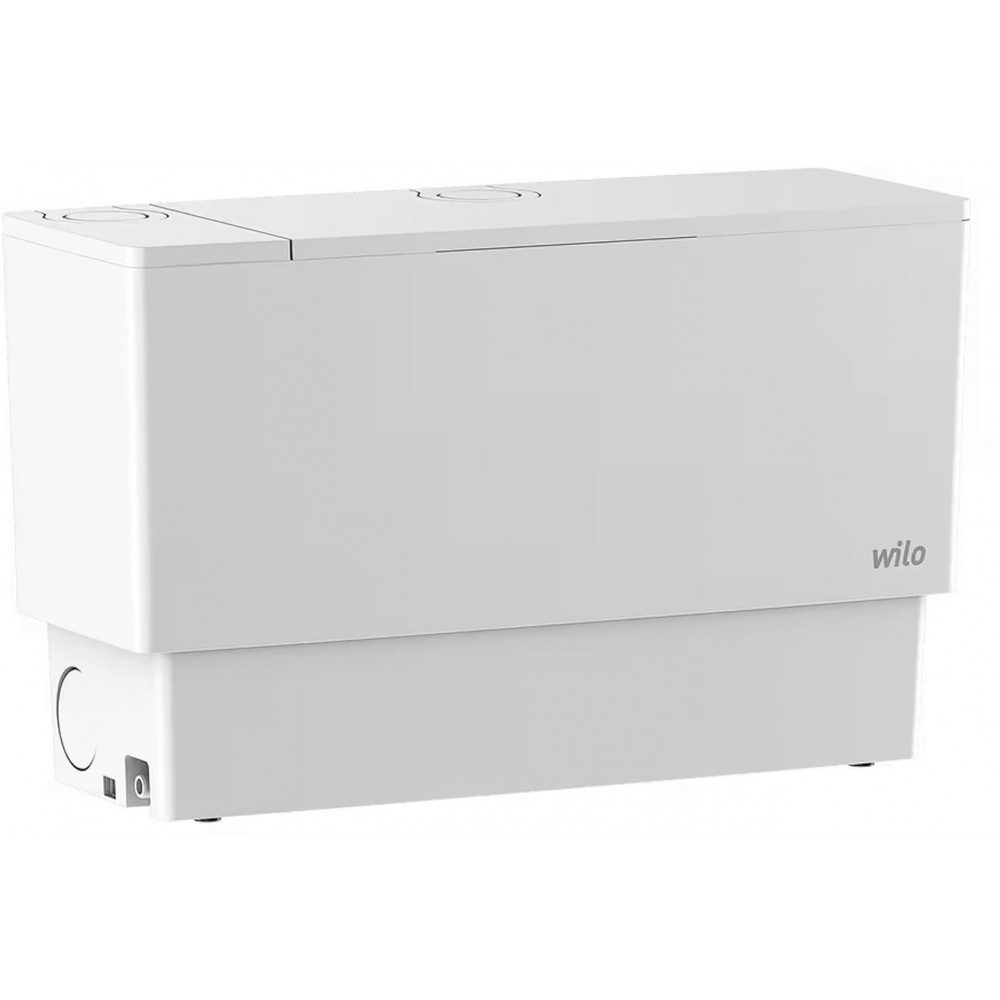

WILO Stacja przeładunkowaDrainLift MINI5-XS/C-EF 6095129

Opis

Kompaktowa, gotowa do podłączenia stacja przeładunkowa ze stykiem alarmowym do opróżniania zlewów, pryszniców, wanien i kotłów kondensacyjnych.

Pompowane medium:
Do gromadzenia i przesyłu wody w obszarach mieszkalnych:
Ścieki niezawierające fekaliów
Kondensat (od wartości pH 2,5) – nie w czystej postaci, jedynie zmieszany ze ściekami z innego dopływu.

Transport ścieków zgodnie z 12050
Urządzenia do pompowania ścieków spełniają wymagania normy EN 12050-2.

Budowa:
Kompaktowa stacja przeładunkowa z pompą głębinową, gotowa do podłączenia. Poziom mierzony jest za pomocą czujnika poziomu. Nawiewnik jest zintegrowany z obudową wewnętrzną i jest wyposażony w filtr z węglem aktywnym. Dodatkowo można go podłączyć do styku bezpotencjałowego (maks. moc przełączania: 42 V=, 500 mA, rodzaj styku: Do styku rozwiernego (NC) można podłączyć zewnętrzną sygnalizację awarii jako alarm poziomu awarii. pokrywa zbiornika całkowicie zamyka urządzenie.

Dostępne są maksymalnie cztery połączenia:
1x dopływ 50 mm (DN 40), bez zaworu zwrotnego, skierowany do góry, fabrycznie zamknięty.
2x dopływ 50/63 mm (DN 40/50) z zaworem zwrotnym, wykonany poziomo w lewo i w prawo, fabrycznie otwarty.
1x przyłącze tłoczne 40/50 mm (DN 32/40), z zaworem zwrotnym, skierowane do góry, fabrycznie otwarte. - W razie potrzeby przyłącze tłoczne można wykonać poziomo w prawo. Odpowiedni otwór jest już fabrycznie zamknięty.

Zawartość dostawy:
1x tuleja uszczelniająca 40/50 mm (DN 32/40) do wyjścia ciśnieniowego
2x zacisk węża 32-50 mm
2x przyłącze dopływowe 63 mm (DN 50)
2x tuleja uszczelniająca 50/63 mm (DN 40/50)
2x zawór zwrotny
4x klips do rurki 50-70 mm
2x zacisk węża 32-50 mm
2x zatyczka uszczelniająca
4× O-ring
Kotwienie (zabezpieczenie przed wyporem): 2 x kątowniki montażowe ze śrubami i kołkami
Zestaw awaryjnego spustu wody (wąż spustowy, obejma węża, korek uszczelniający)
Zestaw do wysokości ssania
Zestaw do poziomego podłączenia tłocznego
Instrukcja montażu i obsługi

Dane operacyjne:
Dopuszczalny obszar zastosowania:
temperatura medium T: 3°C
Maks. temperatura średnia, krótkotrwała do 5 min. T: 75°C
temperatura otoczenia T: 3°C
Maksymalne ciśnienie robocze PN: 1 bar

Dane silnika:
Podłączenie do sieci: 1~230 V, 50 Hz
Tolerancja napięcia: ±10%
Moc znamionowa silnika P2: 0,42 kW
Prędkość nominalna n: 2800 1/min
Prąd znamionowy IN: 3,4 A
Klasa izolacji F
Stopień ochrony silnika: IP68
Maks. częstotliwość przełączania t: 20 1/h

Materiały:
Materiał zbiornika: ABS
Obudowa pompy: PP-GF20
Wirnik: PP-GF20

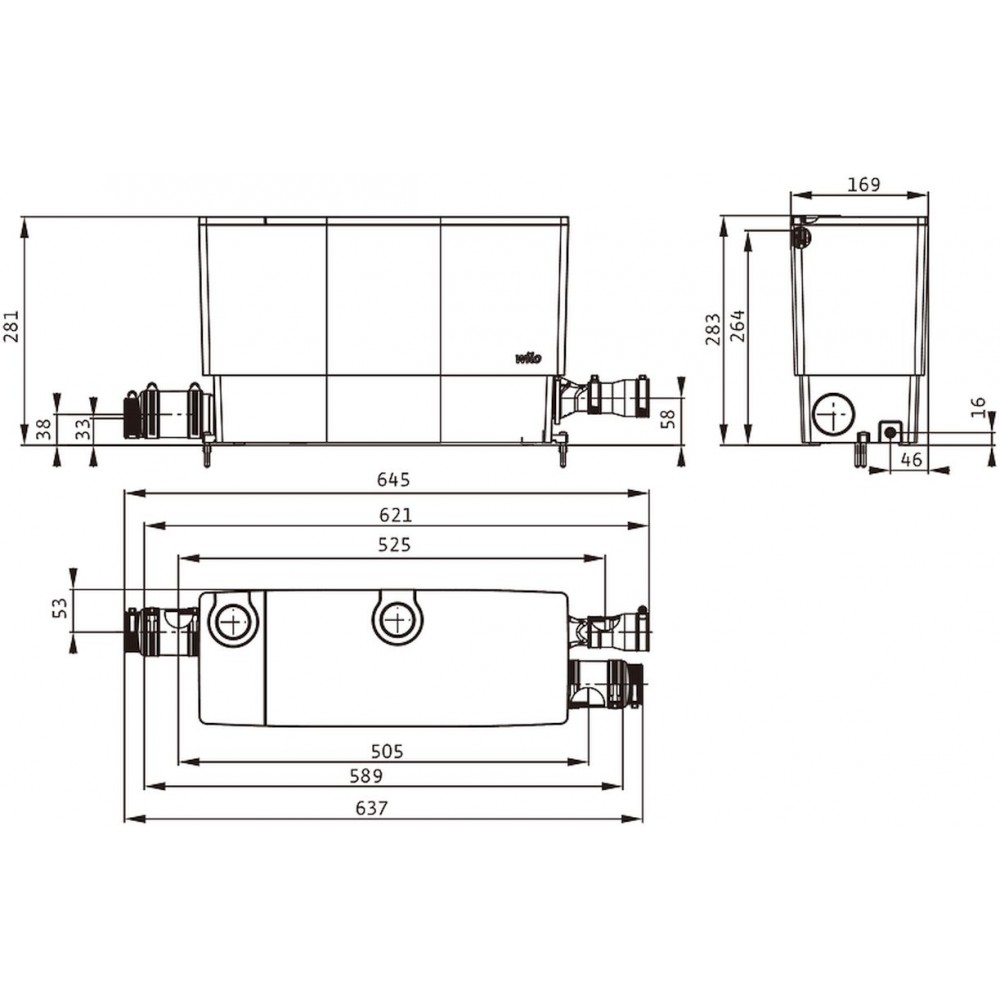

Wymiary do montażu:
Przyłącze rurowe po stronie ssawnej: DN 32
Przyłącze rury tłocznej: DN 32

zdjęcie ilustracyjne
