WILO Stacja przeładunkowa DrainLift MINI3-XS/WC-EF 6095128

Opis

Kompaktowa stacja przeładunkowa, gotowa do podłączenia, do opróżniania zlewów, pryszniców, wanien i toalet.

Pompowane medium:
Do gromadzenia i przesyłu wody w obszarach mieszkalnych:
Ścieki z odchodami

Transport ścieków zgodnie z 12050
Urządzenia do pompowania ścieków spełniają wymagania normy EN 12050-3.

W przypadku urządzeń zgodnych z 12050-3 należy zwrócić uwagę na następujące punkty:
Wszystkie podłączone elementy odwadniające są instalowane w jednym pomieszczeniu.
Nad poziomem cofki znajduje się kolejna toaleta.

Budowa:
Kompaktowa, całkowicie zatapialna przepompownia z pompą zatapialną, gotowa do podłączenia. Pompa głębinowa wyposażona jest w obrotowe ostrze. Ostrze gwarantuje rozdrobnienie odchodów znajdujących się w ściekach. Poziom mierzony jest za pomocą pionowego wyłącznika pływakowego. Nawiewnik jest zintegrowany z obudową i wyposażony w filtr z węglem aktywnym.

Dostępnych jest maksymalnie pięć połączeń:
1x dopływ 50 mm (DN 40), bez zaworu zwrotnego, skierowany do góry, fabrycznie zamknięty.
2x dopływ 50/63 mm (DN 40/50) z zaworem zwrotnym, wykonany poziomo w lewo i w prawo, fabrycznie otwarty.
1 x przyłącze WC 110 mm (DN 100), wykonane do przodu, otwarte fabrycznie. - W razie potrzeby przyłącze WC można wykonać poziomo z prawej strony. Odpowiedni otwór jest już fabrycznie zamknięty.
1x przyłącze tłoczne 40/50 mm (DN 32/40), z zaworem zwrotnym, skierowane do góry, fabrycznie otwarte.

Zawartość dostawy:
1x tuleja uszczelniająca 40/50 mm (DN 32/40) do wyjścia ciśnieniowego
2x zacisk węża 32-50 mm
1x tuleja uszczelniająca 110 mm (DN 100)
1x pierścień zaciskowy
1x zacisk węża 110-130 mm
2x przyłącze dopływowe 63 mm (DN 50)
2x tuleja uszczelniająca 50/63 mm (DN 40/50)
2x zawór zwrotny
4x klips do rurki 50-70 mm
2x zacisk węża 32-50 mm
2x zatyczka uszczelniająca
4× O-ring
Kotwienie (zabezpieczenie przed wyporem): 2 x kątowniki montażowe ze śrubami i kołkami
Instrukcja montażu i obsługi

Dane operacyjne:
Dopuszczalny obszar zastosowania
temperatura medium T: 3°C
Maks. temperatura średnia, krótkotrwała do 5 min. T: 75°C
temperatura otoczenia T: 3°C
Maksymalne ciśnienie robocze PN: 1 bar

Dane silnika:
Podłączenie do sieci: 1~230 V, 50 Hz
Tolerancja napięcia: ±10%
Moc znamionowa silnika P2: 0,42 kW
Prędkość nominalna n: 2800 1/min
Prąd znamionowy IN: 3,5 A
Klasa izolacji F
Stopień ochrony silnika: IP68
Maks. częstotliwość przełączania t: 20 1/h

Materiały:
Materiał zbiornika: ABS
Obudowa pompy: PP-GF20
Wirnik: PP-GF20

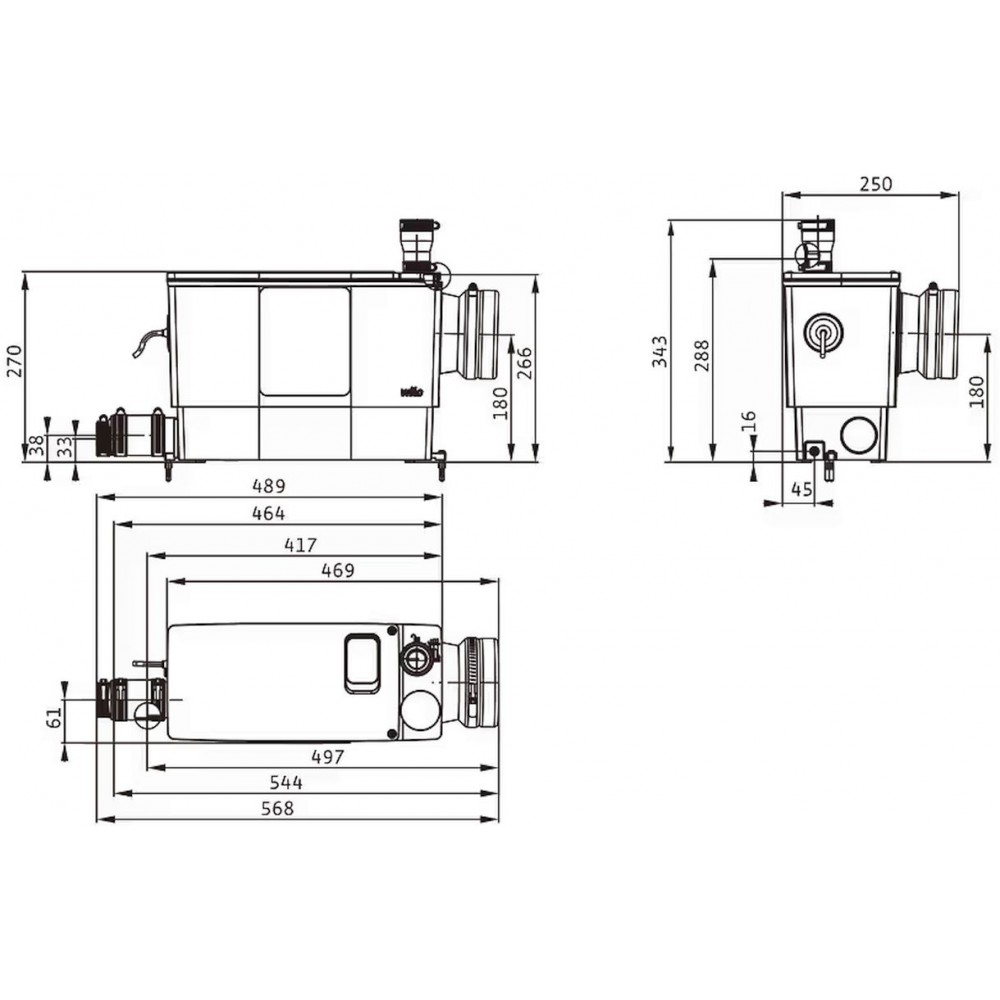

Wymiary do montażu:
Przyłącze rurowe po stronie ssawnej: DN 32
Przyłącze rury tłocznej: DN 32

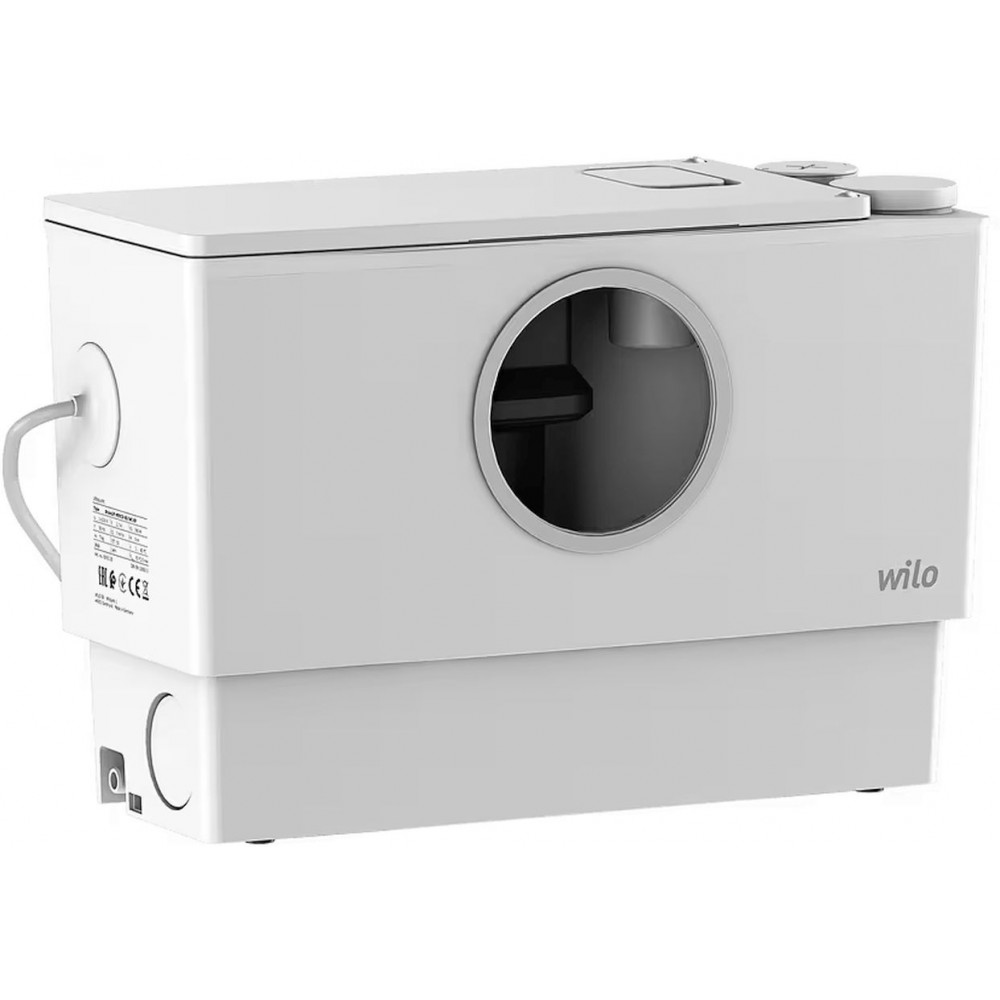

zdjęcie ilustracyjne
