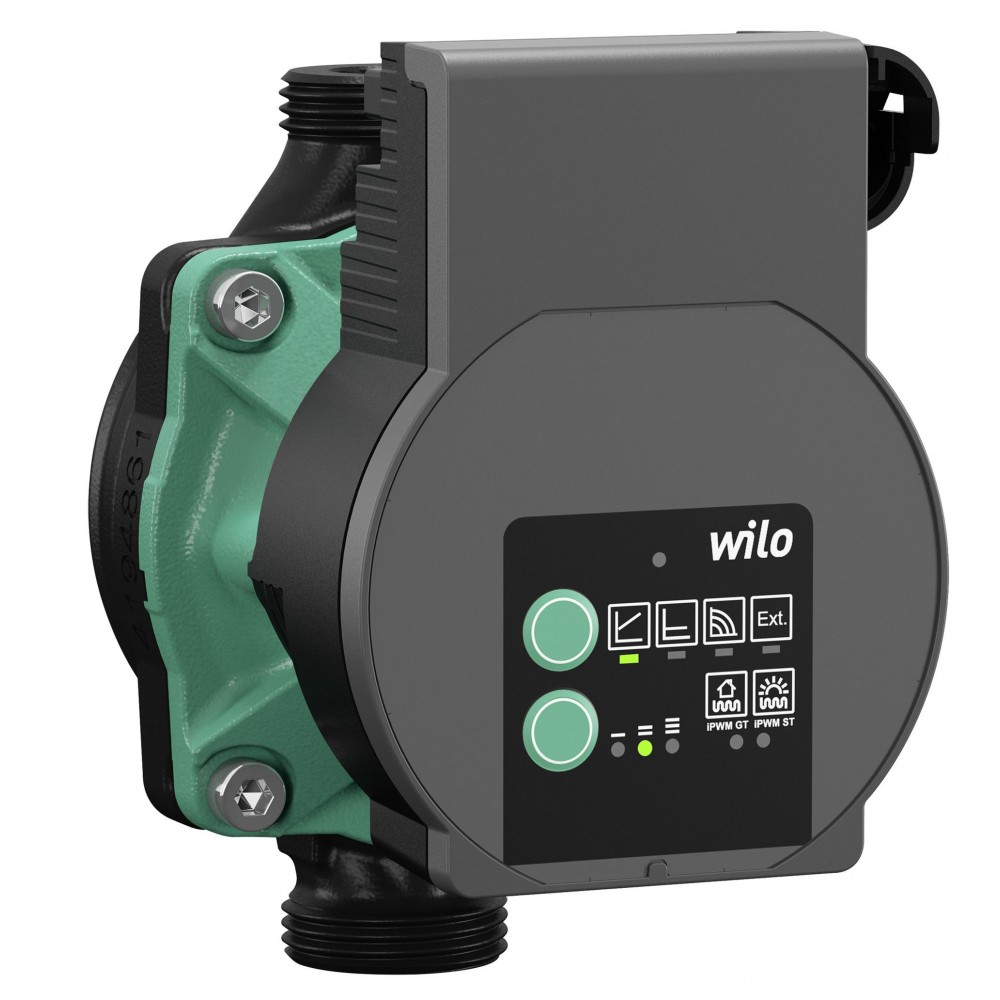

WILO VARIOS PICO-STG 15/1-13 Pompa obiegowa 4232746

Opis

Pompa o najwyższej sprawności Wilo-Varios PICO-STG, regulowana elektronicznie. Niewymagająca konserwacji, bezdławnicowa pompa obiegowa z przyłączem gwintowanym, silnikiem synchronicznym odpornym na prąd przy zablokowaniu, wykonanym w technologii ECM oraz z wbudowaną elektroniczną regulacją wydajności do bezstopniowej regulacji różnicy ciśnień. Możliwa do zastosowania we wszystkich instalacjach grzewczych i klimatyzacyjnych do urządzeń solarnych oraz geotermalnych.

Standardowo dostępne funkcje:
• Możliwość wyboru rodzajów regulacji w celu optymalnego dopasowania do obciążenia:
• Stała różnica ciśnień (&Delta p-c), 3 zdefiniowane charakterystyki pompy
• Zmienna różnica ciśnień (&Delta p-v), 3 zdefiniowane charakterystyki pompy
• Stała prędkość obrotowa (3 stopnie prędkości obrotowej)
• Zewnętrzna regulacja sygnałem iPWM GT (ogrzewanie / energia geotermalna) lub iPWM ST (energia solarna)
• Funkcja Sync (manualny tryb programowania) do przeprogramowania pompy w sytuacji wymiany
• Funkcja ręcznego odpowietrzania komory wirnika
• Ponowne uruchomienie ręczne
• Wyświetlacz LED
• Wyświetlanie wybranego rodzaju regulacji i charakterystyka pompy
• Wyświetlanie statusu odpowietrzania i manualnego ponownego rozruchu
• Kodowanie LED podczas funkcji Sync
• Wyświetlacz do wskazywania pracy i usterek
• Wbudowane zabezpieczenie silnika
• Automatyczna funkcja deblokady
• Elektryczny kabel zasilający z 3-biegunową wtyczką i Wilo-Konektor
• Przyłącze PWM
• Korpus pompy pokryty powłoką kataforetyczną

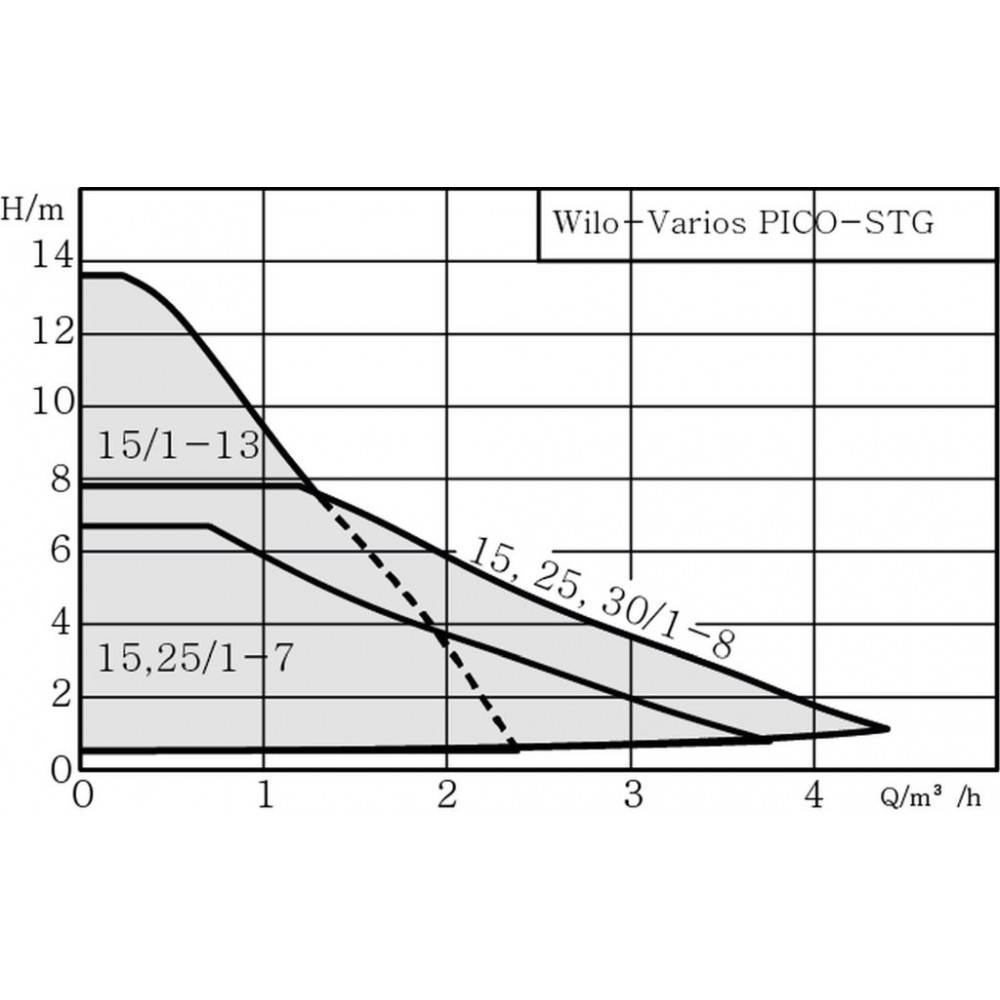

Dane hydrauliczne:
• Maks. ciśnienie robocze PN: 10 bar
• Wysokość podnoszenia maks. H: 13.00 m
• Przepływ maks. Q: 2,3 m3/h
• Minimalna wysokość dopływu dla 50 °C: 0.5
• Minimalna wysokość dopływu dla 95 °C: 3
• Minimalna wysokość dopływu dla 110 °C: 10
• Min. temperatura przetłaczanej cieczy Tmin: -20 °C
• Maks. temperatura przetłaczanej cieczy Tmax: 110 °C
• Temperatura otoczenia min. Tmin: -10 °C
• Maks. temperatura otoczenia Tmax: 40 °C

Dane silnika:
• Współczynnik sprawności energetycznej (EEI) : 0.23
• Prędkość obrotowa min. nmin: 2957 rpm
• Prędkość obrotowa maks. nmax: 4807 rpm
• Pobór mocy (min) P1 min: 1.0 W
• Maks. wejście prądowe P1 P1 max: 75.0 W
• Generowanie zakłóceń: EN 61000-6-3
• Odporność na zakłócenia: EN 61000-6-2
• Kompatybilność elektromagnetyczna: EN 61800-3
• Dławik przewodu: 1 x PG11
• Klasa izolacji: F
• Stopień ochrony: IPX4D

Materiały:
• Korpus pompy: EN-GJL-200
• Wirnik: PP-GF40
• Wał: 1.4122
• Materiał łożysk: Węgiel spiekany, impregnowany metalem

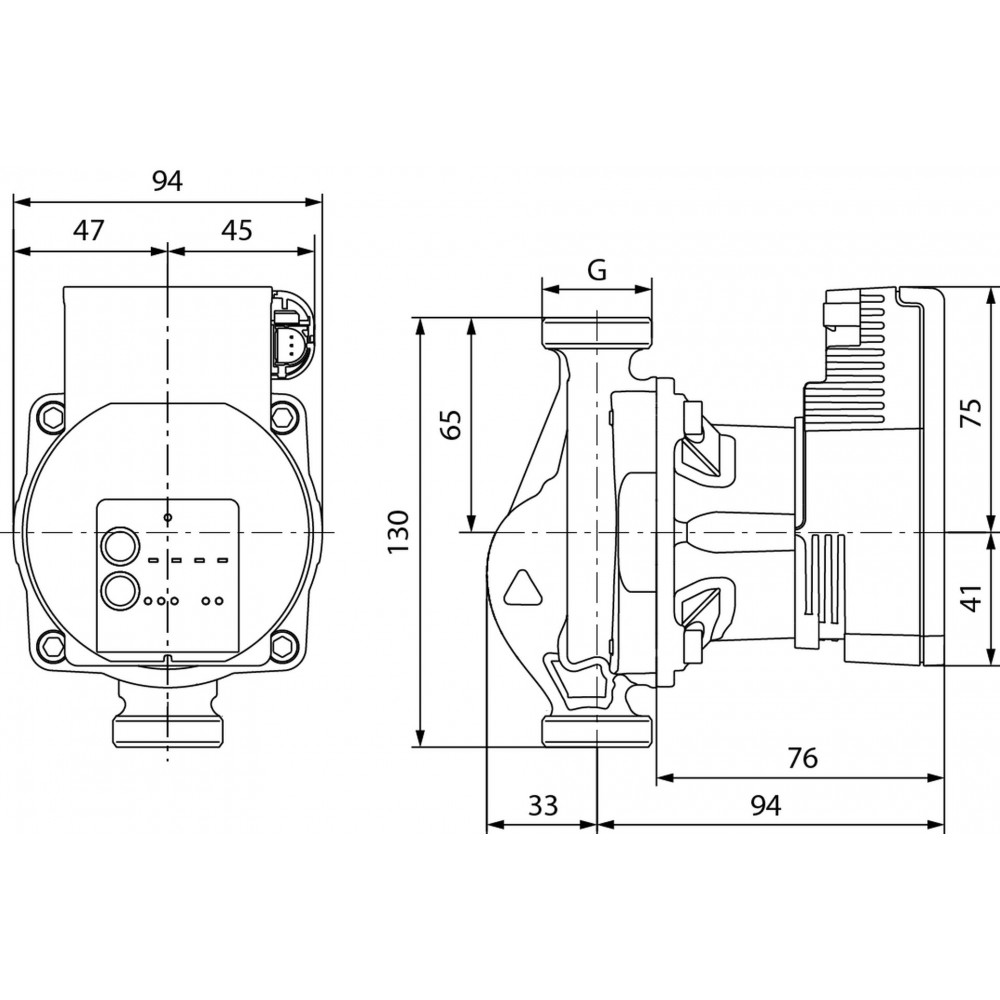

Wymiary montażowe:
• Przyłącze gwintowane po stronie tłocznej: G 1“
• Przyłącze gwintowane po stronie ssawnej: G 1“
• Długość montażowa l0: 130 mm

Zakres dostawy:
• Pompa
• Kabel z 3-biegunową wtyczką pompy i przyłączem Wilo-Konektor
• Wilo-Konektor
• Uszczelki
• Instrukcja montażu i obsługi

Zdjęcia mogą różnić się od oryginalnego produktu/przedmiotu.

Specyfikacja

Specyfikacja
Wysokość robocza	13 m
Typ podłączenia	gwintowe
Przyłącze wlotowe	1"
Przyłącze tłoczne	1"
Budowlana długość	130 mm
Max. wydajność	2,3 m3/h
Ciśnienie nominalne	10 bar
Zailanie sieciowe	1~230 V, 50/60 Hz
Stopień ochrony	IP X4D
Wielkość	1/2"
EEI - Wskaźnik efektywności energetycznej	0,23
Typ	15/1-13
